（專業設計集教學、檢測、科研于一體的太陽能實驗室）

太陽能作為可再生能源的主要開發能源，其優點主要有：
(1)普遍：太陽光普照大地，沒有地域的限制無論陸地或海洋，無論高山或島嶼，都處處皆有，可直接開發和利用，且勿須開采和運輸。
(2)無害：開發利用太陽能不會污染環境，它是*清潔的能源之一，在環境污染越來越嚴重的今天，這一點是極其寶貴的。
(3)巨大：每年到達地球表面上的太陽輻射能約相當于130萬億t標煤，其總量屬現今世界上可以開發的*大能源。
(4)長久：根據目前太陽產生的核能速率估算，氫的貯量足夠維持上百億年，而地球的壽命也約為幾十億年，從這個意義上講，可以說太陽的能量是用之不竭的。

　　我公司根據三十余年對太陽輻射儀器研究的生產經驗，以及十余年對行業應用的調研及數百家用戶的反饋信息，首推“太陽能實驗室”，為科研人學研究太陽能利用提供科學數據依據。
　　太陽能實驗室：是研究太陽能利用的實驗場所，其配有相應太陽能檢測儀器儀表及試驗裝置，可作為太陽能的光、熱、電利用示范性展示，以此為基地，開展太陽能利用的科學研究與開發工作，同時也可作為太陽能產品的檢測開發中心。主要可實現以下幾方面的功能：
        太陽的光——熱轉換功能；
        太陽的光——電轉換功能；
        太陽的光——光轉換功能；
        環境的風——電轉換功能；
可開設太陽能的光－熱、光－電，光－光，風—電檢測實驗項目；

太陽能實驗室建議選擇兩層樓，層高為２.８ｍ，一樓建筑面積為２００㎡，二樓為１００㎡為宜。

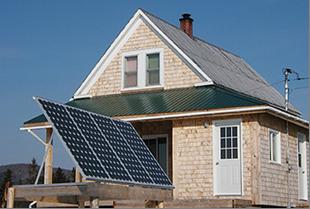

太陽能檢測試驗場                                                                    太陽能房

1、光－熱方面：
（1）太陽能熱水器檢測儀器：陽能熱水器熱性能測試系統（可檢測日有用得熱量，熱損系數，熱效率，空曬，悶曬，熱損系數等項目）
（2）太陽能集熱器檢測儀器：陽能集熱器性能測試系統（可檢測熱性能，壓力降落，外觀，耐壓，鋼度，強度，悶曬，空曬，外熱沖擊，內熱沖擊，淋雨，耐凍，耐撞擊等項目）
（3）太陽能熱水工程檢測儀器：攜式太陽熱水系統性能測試儀（可檢測日有用得熱量，升溫性能，保溫性能等項目）
2、光－電方面：
　　光伏發電檢測儀器：陽能發電監測系統，可在工作現場對太陽能發電站或電池組件進行測試，可測量I-V曲線，P-V曲線，短路電流，開路電壓，峰值功率，并聯電阻，環境溫度，環境風速風向，水平面總輻射，傾斜面總輻射，直接輻射，日照時間等參數。
3、光－光方面：
　　光利用檢測儀器：陽輻射記錄儀，可測試室內與室外的太陽輻射功率與光照強度。
4、風－電方面：
　　 風力發電檢測儀器：力發電測試系統可對風力發電站進行監測和評估。

光－熱實驗室：設有太陽輻記錄儀表；真空集熱管測試儀表；選擇性涂層吸收率及發射率測定儀表；太陽空調設備及測試儀表；還附設一間太陽能浴室。
光－電實驗室：設有光電轉換有關性能參數測試儀表；逆變器及光電利用產品演示和測試儀表等。
光－光實驗室：設有太陽輻記錄儀表；光功率計，照度計等儀器。
風－電實驗室：設有風－電轉換性能參數測試及記錄儀表；蓄電池組設備等。風－電和光－電實驗室在儀器儀表及供電等方面可統一管理，可能更方便有效。

 一．環境測試儀器：

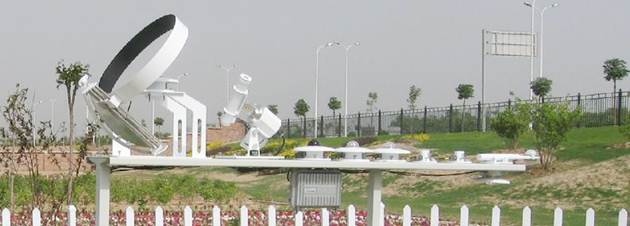

1．陽輻射監測系統(9要素)
測試內容：總輻射，散射輻射，直接輻射，反射輻射，凈全輻射，紫外輻射，可見光輻射，紅外輻射，遠紅外輻射，日照時間等
2．PC-3陽光氣象站（10要素）
測試內容：環境溫度，環境濕度，風速，風向，氣壓，降水，蒸發，CO2，地溫，地濕。

二、光熱測試儀器：

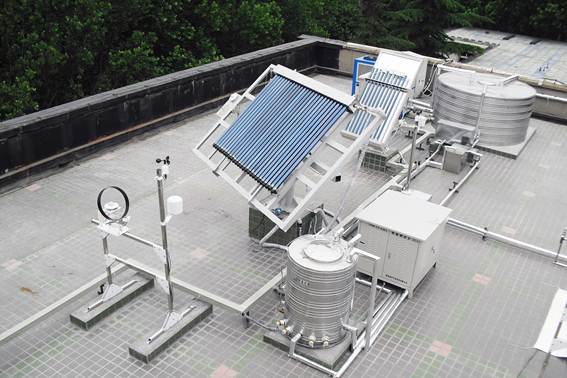

1、陽能熱水器熱性能測試系統
測試內容：太陽能熱水器熱性能測試（日有用得熱量，熱損系數，熱效率等）
太陽能真空管的熱性能測試（空曬，悶曬，熱損系數等）
2、太陽熱水系統性能測試儀
太陽能熱水工程熱性能測試（日有用得熱量，升溫性能，保溫性能等）
聚光型太陽灶測試：太陽罩光效率
太陽房及太陽能產品的現場檢測

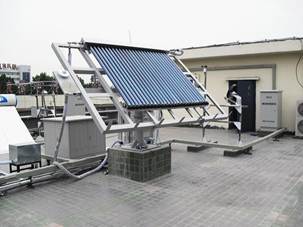

3、太陽能集熱器熱性能測試系統
真空管或平板集熱器的熱性能測試（瞬時效率曲線，溫度變化曲線，入射角修正系數曲線，壓力與質量流量變化曲線等）

4、太陽集熱管熱性能測試系統
全玻璃真空太陽集熱管（空曬、悶曬、熱損等指標），系統推薦執行GB/T 17049全玻璃真空太陽集熱管國標測試方法。
5、可再生能源建筑應用測評系統
系統按照可再生能源建筑應用示范項目測評導則要求檢測：
（1）太陽能熱利用系統測評標準（太陽能熱水系統、太陽能供熱采暖系統、太陽能供熱制冷系統、太陽能光伏系統）
6、太陽集熱管真空品質測試儀
《全玻璃真空太陽集熱管》國家標準GB/T 17049真空品質試驗方法的測試要求。
7、材料光學性能測試儀
全玻璃真空管，平板集熱器或材料的表面涂層光學性能測試（反射率，吸收率，透光率）

8、太陽集熱管半球發射比測試儀
全玻璃真空管，平板集熱器或材料的選擇性吸收涂層的輻射換熱比，即成品管內吸收涂層發射比的測量。
9、人工太陽模擬發射器（矩陣式）
太陽能產品室內試驗，材料老化試驗，設備太陽能模擬試驗，植物太陽輻照試驗，科研教學等領域�？赡�擬準穩態太陽光，模擬幾個毫秒到十幾個毫秒長時間穩定太陽光光強可調范圍寬，同時在有效測試面積內模擬光均勻性好閃光重復性好。

10、全自動太陽跟蹤試驗臺
全自動太陽跟蹤試驗臺是針對太陽能產品測試，研究，試驗，老化等高效率陽光聚集的裝置，整個跟蹤過程全部采用微機控制，并使用光傳感器與天文定位跟蹤兩種模式，可以自動根據天氣狀況在兩種模式之間切換。系統還可根據實驗要求，與太陽入射角或方位角成要求角度進行定位跟蹤，同時該試驗臺安裝聚光器后，可構成線性聚光與球型聚光的跟蹤裝置，將太陽光功率提高數十倍，是太陽能行業的理想實驗應用平臺。
三．光電測試儀器：
1、太陽能發電監測系統
可在工作現場對太陽能發電站或電池組件進行測試。
測量參數：I-V曲線，P-V曲線，短路電流，開路電壓，峰值功率，并聯電阻，環境溫度，環境風速風向，水平面總輻射，傾斜面總輻射，直接輻射，日照時間等參數。

2、ZY太陽能電池組件評測系統
可在室外對電池組件I/V特性，氣候環境，太陽光照強度，組件背面溫度等系列指標測試，得出其發電效率，形成I/V曲線圖，完成不同氣候下的評測報告，該設備符合國標（GB/T18210光伏方陣 I/V特性的現場測量）指標要求。
3、便攜式太陽能電池測試儀
實現對所有太陽能產品I-V特性現場的測試，可為太陽能電站設計，維修，驗收提供數據保障。
4、太陽能電站檢測系統
實時監測發電系統的運行狀態及環境氣候指標，并將監測數據發送控制中心，便于對電站進行維護，查找故障原因，對研究太陽能發電質量，效率，故障診斷，數據管理，提供保障。

四．光-光測試儀器：
太陽輻射記錄儀
可測試室內與室外的太陽輻射功率與光照強度。
五．太陽能測試裝置：
1．人工太陽模擬發射器
在室內模擬太陽的發光環境對電池板或太陽能產品進行測試
2.全自動太陽跟蹤系統
可將太陽能產品放在跟蹤平臺上實現太陽的聚光試驗。

六．風電測試儀器：
風力發電可做為太陽能的補充能源，實現風光互補發電。
風力發電測試系統可對風力發電站進行監測和評估。


七.太陽能教學試驗臺：

1）太陽能光熱系統實驗室：主要可完成太陽能熱水器、平板型集熱器，真空管集熱器，集熱管，太陽灶等方面的實驗及教學演示功能。
2）太陽能光電系統實驗室：主要可完成太陽發電站、太陽能路燈、太陽能草坪燈、太陽能庭院燈、太陽能警示燈、太陽能氣象站、太陽能控制器、光伏電池等方面的實驗及教學演示功能。
3）風電系統實驗室：主要可完成風能發電站、風光互補路燈、警示燈、測風站、風能控制器、逆變器等方面的實驗及教學演示功能。

八.太陽能實驗裝置：

    太陽能實驗裝置就是太陽能應用產品，與太陽能檢測儀器配合使用，可對太陽能產品有關指標進行測試，提供相關運行數據。

                            S
平板型太陽能集熱器             太陽能熱水器                              玻璃真空管太陽能集熱器

     　　
　　　　太陽灶                                                                    太陽能熱水工程

太陽能光伏發電系統
　　太陽能發電系統由太陽能電池組件、太陽能控制器、蓄電池（組）組成。如輸出電源為交流220V或110V，還需要配置逆變器。各部分的作用為：
（一） 太陽能電池板：太陽能電池板是太陽能發電系統中的核心部分，也是太陽能發電系統中價值*高的部分。其作用是將太陽的輻射能力轉換為電能，或送往蓄電池中存儲起來，或推動負載工作。
（二） 太陽能控制器：太陽能控制器的作用是控制整個系統的工作狀態，并對蓄電池起到過充電保護、過放電保護的作用。在溫差較大的地方，合格的控制器還應具備溫度補償?shù)墓δ�。其他附加功能如光控開關、時控開關都應當是控制器的可選項；
（三） 蓄電池：一般為鉛酸電池，小微型系統中，也可用鎳氫電池、鎳鎘電池或鋰電池。其作用是在有光照時將太陽能電池板所發出的電能儲存起來，到需要的時候再釋放出來。
（四） 逆變器：太陽能的直接輸出一般都是12VDC、24VDC、48VDC。為能向220VAC的電器提供電能，需要將太陽能發電系統所發出的直流電能轉換成交流電能，因此需要使用DC-AC逆變器。

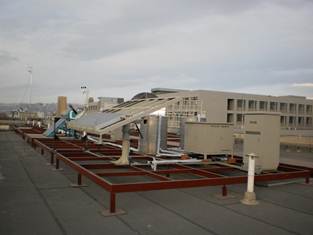

山東建科院－太陽能檢測場：

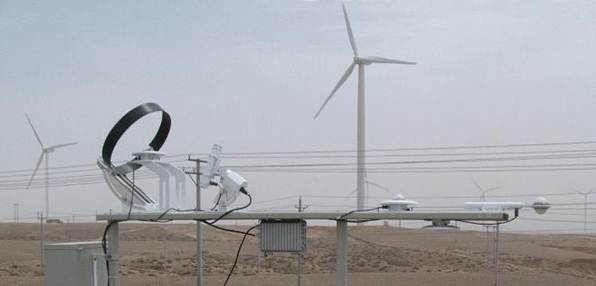

內蒙古工業大學－太陽能實驗場：

北京建材院－太陽能檢測場：
