實驗用大型折裝減速器鋁制模型
序號
貨物名稱
技術參數及要求
數量
單位
1
展開式雙級圓柱齒輪減速器
模數：m=3，齒數：Z1=16 Z2=47 Z3=27 Z4=68，壓力角：20°，β 15°，傳動比： i =7.398，中⼼高度：h =146，制作材料：箱體和軸系采用全鋁合金制造，長×寬×高：535×330×294mm
1
臺
2分流式雙級圓柱齒輪減速器
模數：m=3，齒數:Z1=16 Z2=47 Z3=27 Z4=68，壓力角：20°，β：15°，傳動比： i =7.398，中心高度：h =146 制作材料：箱體和軸系采用全鋁合制造，長×寬×高： 550×350×320mm
1
臺
3同軸式雙級圓柱齒輪減速器
模數：m=3，齒數：Z1=22 Z2=26 Z3=78 Z4=82，壓力角20°，β：15°，傳動比：i=11.1818，中心高度：h =159 制作材料：箱體和軸系采用全鋁合金制造，長×寬×高；560×420×350mm
1
臺
4
雙級圓錐圓柱齒輪減速器
模數：m=3，齒數：Z1=20 Z2=50 Z3=16 Z4=68，β：15°，傳動比：i =10.625, 中心高度：h =141，制作材料：箱體和軸系采用全鋁合金制造，長× 寬×高：550×340×340mm
1
臺
5
單級圓錐齒輪減速器
模數：m=3，齒數：Z1=20 Z2=60，壓力角：20°，β：15° 傳動比：i =3，中心高度：h=129，制作材料：箱體和軸系采用全鋁合金制造，長×寬×高：500×350×315mm
1
臺
6
單級圓柱齒輪減速器
模數：m=3，齒數：Z1=72 Z2=29，壓力角：20°，β：15°，傳動比：i =2.49，中心高度：h =151，制作材料： 箱體和軸系采用全鋁合金制造，長×寬×高：450×400×340mm
1
臺
7
蝸輪蝸桿（下置式） 減速器
模數：m=4，齒數：Z1=1 Z2=45，β：45°，傳動比：i =45，中心高度：h =210，制作材：箱體和軸系采用全鋁合金制造，長×寬×高：420×320×400mm
1
臺
8
新型單級圓柱齒輪減速器
模數：m=2，齒數：Z1=25 Z2=75；傳動比：i =3；中心⾼度：h =120；制作材料：箱體和軸系采用全鋁合金制造；長×寬×高:290×220×215mm
1
臺

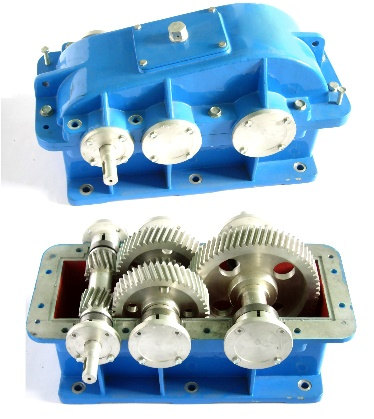

▲展開式雙級圓柱齒輪減速器

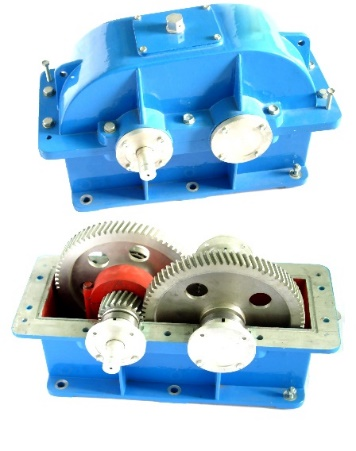

▲分流式雙級圓柱齒輪減速器

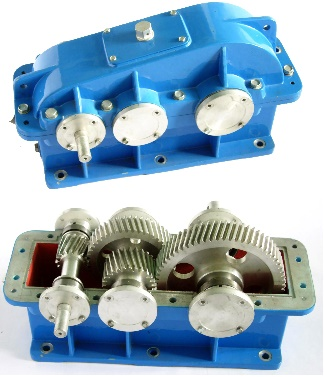

▲同軸式雙級圓柱齒輪減速器器

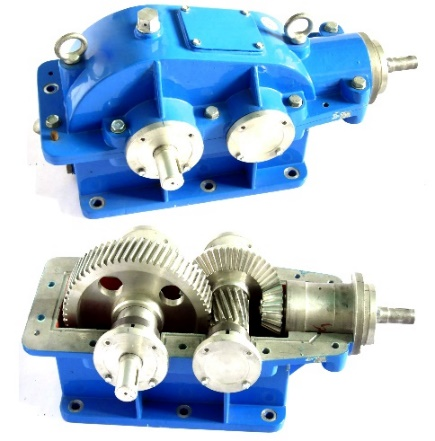

▲雙級圓錐圓柱齒輪減速器

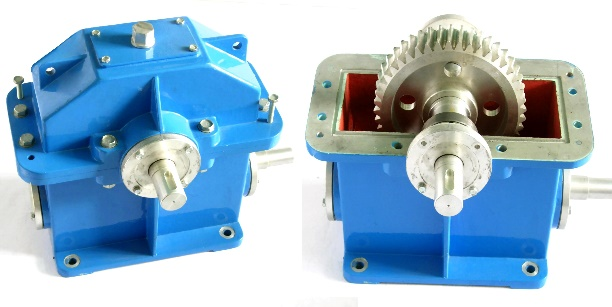

▲單級圓錐齒輪減速器

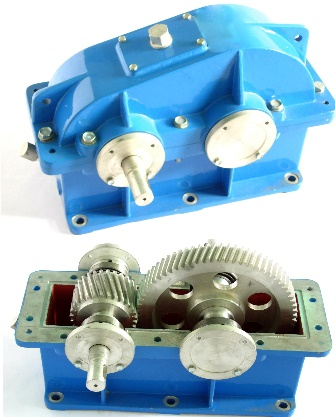

▲單級圓柱齒輪減速器
▲蝸輪蝸桿（下置式） 減速器

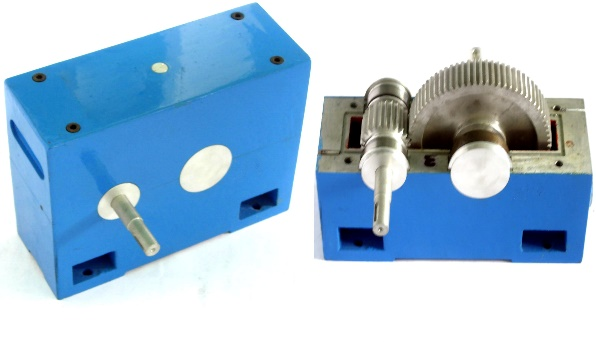

▲新型單級圓柱齒輪減速器
